В статье представлены результаты сравнения наиболее распространенных конструктивных систем для трех жилых зданий разной этажности. Выполнена оценка стоимостных показателей.

Ключевые слова: монолитное домостроение, конструктивная система, сборно-монолитные конструкции.

Актуальность. Для определения наиболее эффективной системы по критериям себестоимости и продолжительности устройства был выполнен сравнительный анализ технико-экономических параметров конструктивных систем жилых зданий.

В современном гражданском строительстве используют достаточно большое количество конструктивных систем зданий. Конструктивная система — это взаимосвязанная совокупность вертикальных и горизонтальных несущих и ограждающих или совмещенных конструкций, обеспечивающих выделение внутренних пространств, прочность, пространственную жесткость и устойчивость здания.

В конструктивной системе здания можно выделить две основные подсистемы несущих конструкций: горизонтальную и вертикальную. Горизонтальные конструкции (перекрытия, покрытие) обеспечивают неизменяемость системы в плане (по горизонтали), передают приложенные к ним нагрузки на вертикальные конструкции, участвуют в пространственной работе всей системы, выступая в роли распределительных горизонтальных диафрагм. Вертикальные конструкции выполняют в системе главные несущие функции, воспринимая все приложенные к системе нагрузки и передавая их на фундамент [1].

В данной статье рассматривается 3 системы здания (табл. 1).

Таблица 1

Описание трех конструктивных систем зданий

Примечания:

* Состав многослойной кладки 1 (начиная с внутреннего слоя): кладка из легкобетонных блоков (200 мм); утеплитель пенополистирол (120 мм); облицовочный кирпич (120 мм).

** Состав многослойной кладки 2 (начиная с внутреннего слоя): утеплитель пенополистирол (150 мм); Облицовочный кирпич (120 мм).

*** Учтена внутренняя кирпичная кладка (толщиной 250 мм) для формирования внутренних стен.

Для сравнения были рассмотрены жилые здания, построенные одним из ведущим застройщиком г. Екатеринбурга НП «Атомстройкомплекс». Для тип I выбран 19 — этажный жилой дом в квартале улиц Бакинских Комиссаров-Калинина-Уральских рабочих-пер. Сосновый (дом № 1). Для тип II выбран 9 — этажный жилой дом в планировочном районе «Академический» (дом № 2). Для тип III выбран 25 — этажный жилой дом по ул. Ткачей-Мичурина (дом № 3).

С целью корректного сравнения разных конструктивных систем, для зданий различной этажности был принят типовой этаж каждого из этих зданий и перепроектирован в другой тип (тип I, II, III). Для дома № 1 был выбран 3 этаж, для дома № 2–9 этаж, для дома № 3–10 этаж. В итоге было получено 9 вариантов исполнения 3-х конструктивных систем (рис. 1).

а)

б)

в)

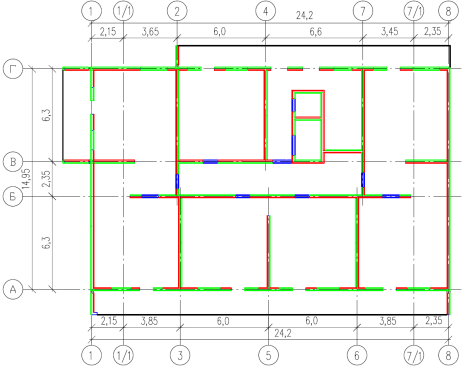

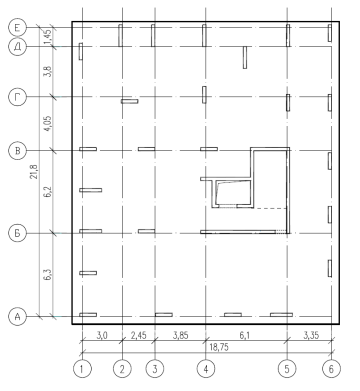

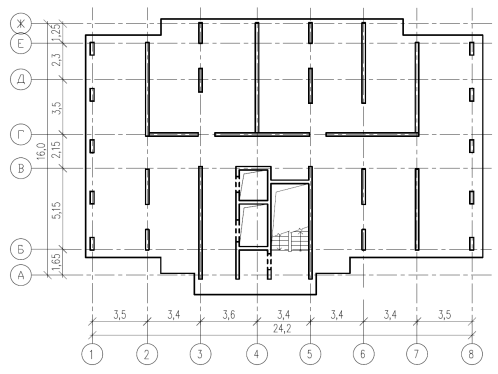

Рис. 1. Схема расположения основных конструкций типового этажа здания: а — дом № 1 (тип I); б — дом № 2 (тип II); в — дом № 3 (тип III)

По результатам расчетов конструкций в программном комплексе «ЛИРА-САПР 2013», были составлены ведомости расхода основных материалов (табл. 2), в которую входит расход бетона, арматуры, кирпичной кладки [2].

Таблица 2

Ведомость расхода основных материалов для устройства несущих конструкций и ограждений на типовой этаж

С помощью программного комплекса «ГРАНД-Смета 7.0» были получены себестоимости объемов работ и их трудоемкости. Полученные трудоемкости позволили определить нормативную продолжительность устройства конструкций (табл. 3).

Таблица 3

Себестоимость работ иих нормативная продолжительность монтажа (типовой этаж)

Для определения зависимости себестоимости объемов работ от выбранного типа конструктивной системы в разных жилых домах был построен показательный график (рис. 2).

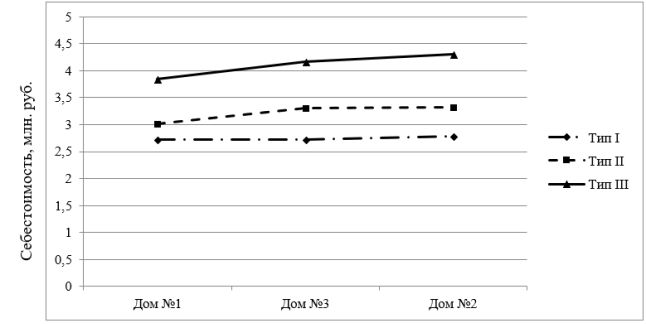

Рис. 2. График зависимости расходов от выбранной конструктивной системы (Тип I, II, III) в разных жилых домах

Примечания:

Тип I — монолитная система с вертикальными несущими элементами — стены;

Тип II — монолитная система с вертикальными несущими элементами — колонны (пилоны);

Тип III — сборно-монолитная система «Филигран»;

Дом № 1–19 эт. жилой дом;

Дом № 2–9 эт. жилой дом;

Дом № 3–25 эт. жилой дом.

В результате сравнительного анализа было установлено, что самой дорогой конструктивной системой является сборно-монолитная система «Филигран» (тип III) (диапазон себестоимости конструктивных систем Тип I, II, III составляет соответственно 3,84; 4,306; 4,172 млн. руб. на типовой этаж), при этом необходимо отметить, что данная система является наиболее технологичной (скорость возведения несущих и ограждающих конструкций на типовом этаже составляет 9–10 дней). Это объясняется тем, что сборные стеновые панели имеют достаточно высокую стоимость изготовления, но при этом они отличаются наибольшей скоростью монтажа [3, 4].

Самой дешевой системой является монолитная система свертикальными несущими элементами— стены (тип I) (диапазон себестоимости конструктивных систем Тип I, II, III составляет соответственно 2,72; 2,789; 2,724 млн. руб. на типовой этаж). Она обеспечивается отсутствием дорогих сборных конструкций и использованием опалубки, арматуры и монолитного бетона.

Самой продолжительной по устройству является монолитная система свертикальными несущими элементами— колонны (пилоны) (тип II) (скорость возведения на типовом этаже составляет 24 дня). В этой системе большой объем занимает кирпичная кладка, которая по себестоимости за 1 м³ является дешевле, чем себестоимость 1 м³ монолитного бетона [5], но требует больших временных и денежных ресурсов на отделку поверхностей стен.

Отметим, что выбранные этажи в данных жилых зданиях не повлияли на величину себестоимости строительных работ. Стоимость работ в большей степени зависит от расхода бетона, арматуры и кирпичной кладки.
