В статье авторы приводят сведения об эффективности усиления углеволокном железобетонных элементов, преимущества и недостатки метода, рекомендуемые размеры пазов и композита.

Ключевые слова: углеволокно, усиление, железобетонные элементы.

Введение

Композитные материалы на основе углеродного волокна широко применяют в строительной отрасли в качестве системы внешнего армирования при усилении несущих строительных конструкций зданий и сооружений. Перспективным способом усиления является установка стержней из композитных материалов в пазы. Далее приведены статьи и работы, посвященные данной тематике.

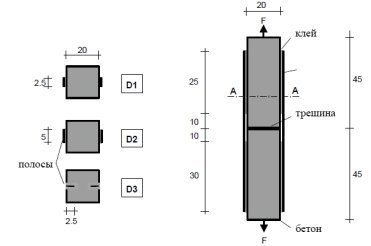

В работе [1]проводят ряд экспериментов с целью сравнения усиливающей способности приклеиваемых и установленных в пазы полос углепластика. В качестве образцов взяты бетонные стержни длиной 90 см, поперечным сечением 20х20 см и трещиной посередине.

Рис. 1. Образцы для испытания на разрыв

Образцы D1 и D3 имеют одинаковое поперечное сечение композитных лент, а образцы D2 и D3 одинаковую поверхность закрепления.

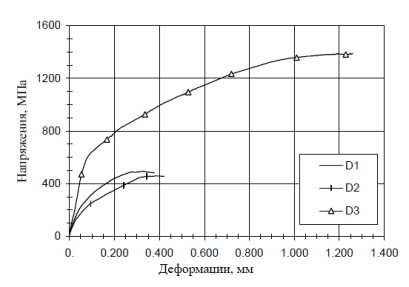

Как видно из рис. 2, полосы из композитного материала в пазах более чем в 3 раза пластичней.

Рис. 2. Диаграмма напряжения-деформации

Предел прочности на разрыв для пластин 2600 МПа, таким образом при установке на поверхность используется 20 %, а при установке в пазы уже 50 % от предела прочности композитного материала.

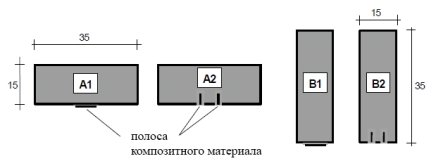

Во второй серии экспериментов на изгиб испытывались две пары балок с поперечным сечением 35х15 см и 300 см длиной (рис.3).

Рис. 3. Образцы для испытания на изгиб

Разрушение образцов с усилением на поверхности происходило вследствие отслоения пластин, начинаясь с появления трещины в середине балки. Образец А2 разрушился после разрыва полосы из композитного материала, а разрушение образца В2 началось со сжатой зоны бетона.

Таким образом, несущая способность при усилении в пазах более чем в два раза выше, чем при усилении на поверхности. Этот факт, несомненно, делает данный вид усиления еще более привлекательным и перспективным.

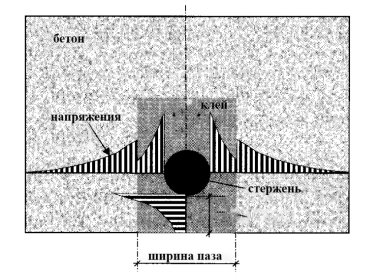

В работе [2]рассматривают основные механизмы разрушения элементов, усиленных в пазах. Первый — разрушение клеевого слоя поверх стержней. Среди решений — применение более прочного клея и увеличение защитного слоя. Второй тип — разрушение бетона вокруг пазов, происходит в случае, когда растягивающие напряжения в зоне бетон-клей превосходят напряжения в бетоне. Как вариант решения — увеличение ширины паза (рис.4).

Рис. 4. Эпюра напряжений

В работе [3]проводится сравнение метода усиление на поверхности externally bonded reinforcement (EBR) и в пазах near-surface-mounted (NSM). В ходе эксперимента проведено 18 испытаний для поверхностного усиления и 24 для усиления в пазах, с использование таких композитных материалов как карбон, стекловолокно и базальт с разной формой поперечного сечения и разно обработкой поверхности. По результатам испытаний заключено, что композитный материал в пазах используется эффективней (36–100 %), чем при поверхностном усилении (в среднем 15 %). Таким образом метод вклеивания в пазы можно рассматривать альтернативой. При этом методе достигается большая осевая жесткость, особенно при усилении ребристых поверхностей. В то же время метод более требователен к технологии установки и заливки пазов адгезивным составом.

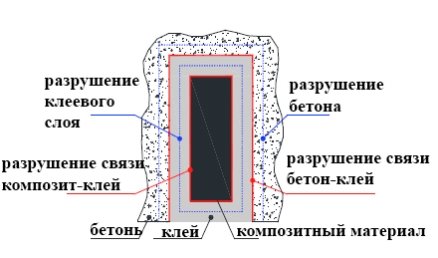

В работе [4]рассматриваются механизмы разрушения при усилении в пазах. На рис.5 приведены 4 варианта отказа элемента, усиленного в пазах.

Рис. 5. Причины отказа усиленного элемента

Вследствие передачи нагрузки с композитного стержня на бетон возможны 4 случая:

1. Нарушение связи между композитным материалом и адгезивным составом, из-за чего стержни и усиливаемый элемент перестают работать совместно.
2. Разрушение внутри адгезивного состава, зависит целиком от прочностных свойств самого состава.
3. Нарушение связи между адгезивным составом и бетоном
4. Разрушение бетона в непосредственной близости от паза. 3

В статье [5]опять же приводятся различные механизмы разрушения в двух группах:

Нарушение связи между материалами

1. Отрыв адгезивного состава от композитного материала. Возможен при использовании гладких стрежней и при слабой пескоструйной обработке.
2. Отрыв адгезивного состава от бетона. Происходит при машинно-выполненных пазах из-за их слишком ровной поверхности.

Разрушение по поверхности

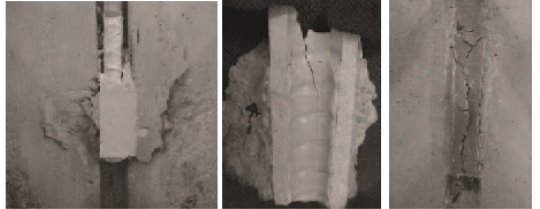

Отрыв внешнего слоя клеевого состава. Схож с разрушением защитного слоя бетона при использовании изогнутой арматуры, но из-за большей пластичности композитных стержней разрушение происходит не так интенсивно. Причина — радиальные напряжения. Возможны варианты: отрыв по трещине в бетоне, отрыв по бетону с продольными трещинами в клеевом составе и отрыв всего объема состава (рис. 6).

Рис. 6. Отрыв под действием радиальных напряжений

Отрыв по краям

Происходит при слишком близкой установке композитного стержня к поверхности. Необходимая глубина заделке выбирается при проектировании.

Разрыв композитных стержней

При использовании непреднапряженных стержней наблюдается редко. Этого вида разрушения стоит избегать из-за его мгновенного характера.

Таким образом в вышеупомянутых статьях рассмотрены рекомендации по проектированию усиления, механизмы отказа систем усиления и ситуации их возникновения.
