В статье проведен анализ статистических данных о поломках оборудования ДКС и выявлена взаимосвязь с работой системы противоаварийной защиты.

Ключевые слова: ДКС, неисправности оборудования, система противоаварийной защиты.

Дожимная компрессорная станция является опасным производственным объектом, эксплуатация ДКС регулируется Федеральном законом № ФЗ-116 «О промышленной безопасности опасных производственных объектов» [1], основную опасность представляют факторы с использованием природного газа и оборудования, работающего под давлением.

Так как развитие аварийной ситуации может произойти в совокупности из-за неисправного оборудования и проблем в работе систем противоаварийной защиты, мной были изучены технологический регламент объекта [2] и годовой отчет о проверках систем противоаварийной защиты и вспомогательных систем [3].

Проводим статистический анализ данных из годового отчета по неисправностям оборудования объекта за 2020 год, оформляем в таблицу 1 и диаграмму на рисунке 1.

Таблица 1

Неисправности оборудования ДКС за 2020 год

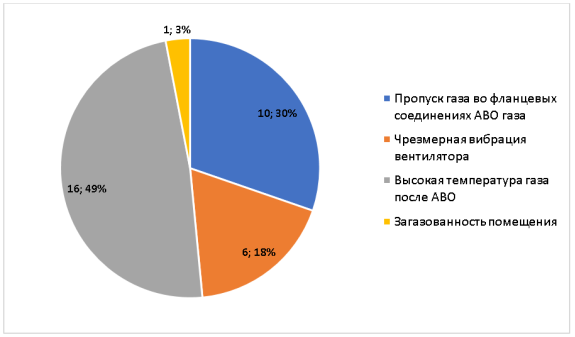

Рис. 1. Количество неисправностей оборудования ДКС за 2020 год

Из таблицы 1 и диаграммы 1 видим, что самое большое количество неисправностей (16 случаев и 49 % от общего числа) — это высокая температура газа после аппарата воздушного охлаждения — значит происходит частое загидрачивание трубок — трубки забиваются гидратными пробками, данные неисправности является легкоустранимыми с помощью использования централизованной система подачи ингибитора гидратообразования — метанола с емкостей, расположенных в парке метанола. Стоит обратить внимание на наличие одного случая загазованности помещения, противоаварийная система при данном случае сработала оптимально, и загазованность не привела к взрыву.

Подробно изучаем годовой отчет о ежегодной проверке работоспособности системы противоаварийной защиты ДКС, проведенной в 2020 году [3] — таблица 2.

Таблица 2

Неисправности ПАЗ ДКС за 2020 год

На момент проверки в работе системы ПАЗ ДКС определено 29 неисправностей и большее число из них связаны с поломками соединяющих кабелей, соответственно проведены ремонтные работы и на момент возникновения случая загазованности (см. табл. 1) — система работала оптимально.

Составим общую диаграмму случаев неисправностей оборудования ДКС за 2020 год с разделением на основное оборудование и систему ПАЗ — рисунок 2.

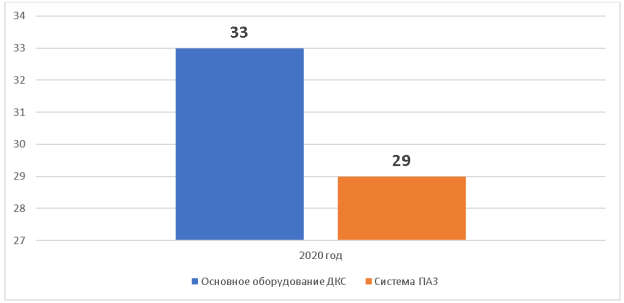

Рис. 2. Количество неисправностей всего оборудования ДКС за 2020 год

Необходимо отметить, если бы случай загазованности помещения произошел до проведения ремонтных работ в системе ПАЗ ДКС, то произошла бы авария по следующему сценарию — разгерметизация оборудования → загазованность помещения → несрабатывание системы контроля загазованности → несрабатывание системы аварийной вентиляции → образование облака ТВС → возникновение источника зажигания → взрыв.

Литература:

1. Российская Федерация. Законы. О промышленной безопасности опасных производственных объектов: 116-ФЗ / Российская Федерация. Законы. — Текст: электронный // Электронный Фонд правовых и нормативно-технических документов. — 2023. — URL: https://docs.cntd.ru/document/9046058.
2. Технологический регламент УКПГ: б/н / Российская Федерация. Техническая документация ООО — Новый Уренгой: ООО «…», 2019.  273 с.
3. Годовой отчет о проверке систем ПАЗ на ДКС — Новый Уренгой: ООО «…», 2020. — 31 с.
