В статье автор приводит результаты исследования различных комбинаций простых механизмов (блоков).

Ключевые слова: простые механизмы, блоки, полиспаст.

Человечеству, даже в эпоху информационных технологий и интернета, всегда нужно будет физически поднимать, удерживать, перемещать различные грузы. Для этого используют простые механизмы. Каждый инженер должен знать их, чтобы использовать в своей работе. В настоящее время придумано большое количество простых механизмов. Мое внимание привлек полиспаст Галилея и я решил подробно исследовать блоки, построить полиспаст и проверить его эффективность.

Теоретические положения. Простейший механизм — это механическое устройство, изменяющее направление или величину силы. К ним относятся: рычаг, ворот, наклонная плоскость и блоки [1]. Блок — твердое тело, которое имеет возможность вращаться вокруг неподвижной оси. Изготавливаются блоки в виде дисков (колес, низких цилиндров и т. п.), имеющих желоб, через который пропускают веревку (трос, канат, цепь). Блоки бывают неподвижными и подвижными .

Неподвижным называют такой блок, ось которого закреплена и при подъёме грузов не поднимается и не опускается. Неподвижный блок можно рассматривать как равноплечий рычаг. Неподвижный блок выигрыша в работе не дает. Пути, которые проходят точки приложения сил, одинаковы. Равны силы, следовательно, равны и работы. Такой блок не даёт выигрыша в силе, но позволяет менять направление действия силы.

Подвижным блоком называют блок, ось которого перемещается совместно с грузом. Подвижный блок можно рассматривать как рычаг с плечами разной величины. В этом случае, мы получаем выигрыш в силе в два раза, но проигрываем в расстоянии также в два раза.

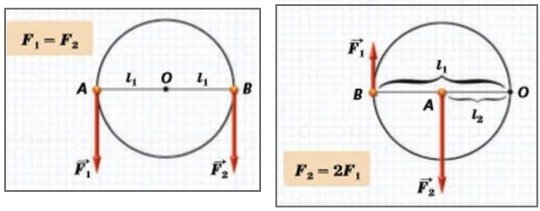

На рисунке 1 показано, что для того чтобы поднять груз, необходимо приложить силу F ₁ , которая стремится повернуть блок вокруг его оси вращения, проходящей через точку О, расположенную не в центре. Плечо силы F ₁ — отрезок ОВ — является диаметром блока. Момент этой силы таким образом равен М ₁ = F ₁ l ₁ .

Груз, прикреплённый к центру блока, своим весом создаёт момент М ₂ = F ₂ l ₂ , где сила F ₂ равна весу груза, а плечо силы l ₂ = l ₁ /2 , так как l ₂ — это радиус блока ОА.

Согласно правилу моментов M ₁ = М ₂ , т. е. F ₁ l ₁ = F ₂ l ₁ /2 .

Получается, что F ₁ /F ₂ = 2 . Это значит, что подвижный блок дает выигрыш в силе в 2 раза.

Рис. 1. Схема сил, действующих на блок

Если же выигрыша в силе в 2 раза недостаточно, можно сконструировать систему из подвижных и неподвижных блоков таким образом, чтобы она давала гораздо больший выигрыш в силе. Если же выигрыша в силе в 2 раза недостаточно, конструируют систему из подвижных и неподвижных блоков таким образом, чтобы она давала гораздо больший выигрыш в силе, например в 4, 8 и т. д. раз [2].

На практике широко используют устройство, называемое полиспастом (от др.греч. potyspastos — натягиваемый многими веревками или канатами) [3]. Это устройство, состоящее из собранных в подвижную и неподвижную обоймы блоков, последовательно огибаемых канатом, и предназначенное для выигрыша в силе. Такое соединение называют запасовкой полиспаста.

Экспериментальная оценка. Впроцессе изучения данной темы были исследованы четыре вида блоков:

1. неподвижный блок

2. комбинация из одного подвижного и одного неподвижного блока

3. два подвижных блока

4. полиспаст Галилея из четырех блоков

Рис.2. Комбинации блоков: а) неподвижный блок; б) комбинация из одного подвижного и одного неподвижного блока; в) два подвижных блока; г) полиспаст Галилея.

Для построения были использованы блоки из наборов по физике для ГИА и детали из набора Лего. Измерения силы выполнялись динамометрами, рассчитанными на 1 и 5 ньютонов. В качестве грузов использовался набор из четырех эталонных грузиков по 100 грамм. При проведении опытов груз поднимался равномерно.

В расчетах, значение ускорения свободного падения принималось равным 9,8 м/с ² . Выигрыш в силе рассчитывался как отношение веса груза к силе, с которой поднимался груз. С учетом того, что динамометр на 5 Н имел погрешность ± 0,1 Н, запись выигрыша в силе производилась с точностью одного знака после запятой с использованием правил округления.

Пример 1. Неподвижный блок.

Таблица 1

Результаты измерений опыта 1

Сила оказалась примерно равной весу груза. Небольшое уменьшение выигрыша в силе можно объяснить трением оси блока.

Пример 2. Комбинация из одного подвижного и одного неподвижного блока

Таблица 2

Результаты измерений опыта 2

Такая система должна была дать выигрыш в силе в 2 раза, но из-за трения выигрыш оказался меньше двух.

Пример 3. Два подвижных блока

Таблица 3. Результаты измерений опыта 3

Должны были получить выигрыш в силе в 4 раза, но из-за трения он оказался меньше.

Пример 4. Полиспаст Галилея из четырех блоков

Таблица 4

Результаты измерений опыта 4

Теоретически эта система должна была дать выигрыш в силе в 4 раза, но из-за трения он оказался меньше.

Заключение . Впроцессе исследования были собраны разные комбинации блоков и полиспаст Галилея, проведены измерения эффективности блоков. В процессе исследования выяснилось, что выигрыш в силе оказывается меньше теоретического из-за трения в осях блоков. Полиспаст Галилея, при одинаковых силовых характеристиках, содержит на один блок больше, по сравнению с комбинацией подвижных и неподвижных блоков, но имеет более компактную конструкцию.
